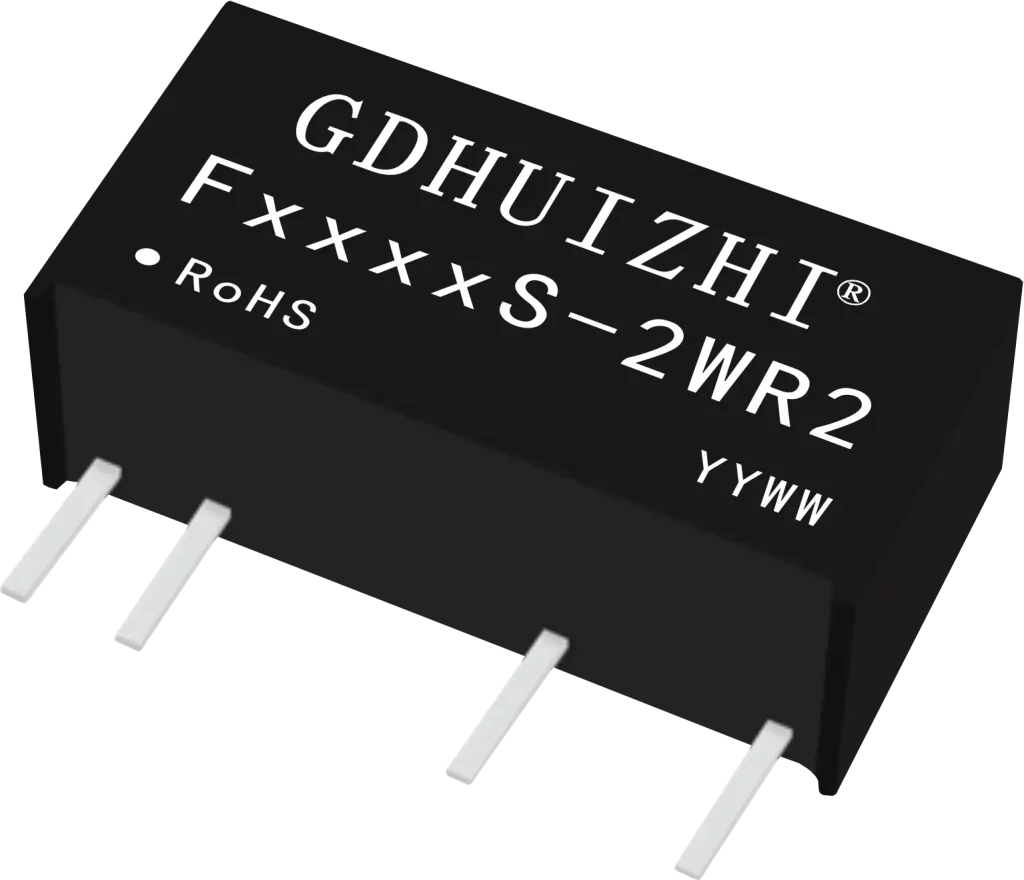

F_S-2WR2
This product series is specifically designed for applications in on-board power supply systems that require a voltage isolated from the input power source.
1. Fixed-voltage input, isolated unregulated single outputs
2. Isolation voltage: 3000 VDC, power: 2 W
3. Compact SIP package, plastic housing
4. Output short-circuit protection, automatic recovery
F_S-2WR2 series
| Model No. | Power(W) | Isolation Vol.(VDC) | Input Voltage(VDC) | Output Voltage(VDC) | Dimension(mm) | Package | Datasheet |
|---|---|---|---|---|---|---|---|
| F0503S-2WR2 | 2 | 3000 | 5（4.5-5.5） | 3.3 | 19.50*7.00*10.00 | SIP |  |
| F0505S-2WR2 | 2 | 3000 | 5（4.5-5.5） | 5 | 19.50*7.00*10.00 | SIP | |
| F0509S-2WR2 | 2 | 3000 | 5（4.5-5.5） | 9 | 19.50*7.00*10.00 | SIP | |
| F0512S-2WR2 | 2 | 3000 | 5（4.5-5.5） | 12 | 19.50*7.00*10.00 | SIP | |
| F0515S-2WR2 | 2 | 3000 | 5（4.5-5.5） | 15 | 19.50*7.00*10.00 | SIP | |
| F0524S-2WR2 | 2 | 3000 | 5（4.5-5.5） | 24 | 19.50*7.00*10.00 | SIP | |
| F0903S-2WR2 | 2 | 3000 | 9（8.1-9.9） | 3.3 | 19.50*7.00*10.00 | SIP | |
| F0905S-2WR2 | 2 | 3000 | 9（8.1-9.9） | 5 | 19.50*7.00*10.00 | SIP | |
| F0909S-2WR2 | 2 | 3000 | 9（8.1-9.9） | 9 | 19.50*7.00*10.00 | SIP | |
| F0912S-2WR2 | 2 | 3000 | 9（8.1-9.9） | 12 | 19.50*7.00*10.00 | SIP | |
| F0915S-2WR2 | 2 | 3000 | 9（8.1-9.9） | 15 | 19.50*7.00*10.00 | SIP | |
| F0924S-2WR2 | 2 | 3000 | 9（8.1-9.9） | 24 | 19.50*7.00*10.00 | SIP | |
| F1203S-2WR2 | 2 | 3000 | 12（10.8-13.2） | 3.3 | 19.50*7.00*10.00 | SIP | |
| F1205S-2WR2 | 2 | 3000 | 12（10.8-13.2） | 5 | 19.50*7.00*10.00 | SIP | |
| F1209S-2WR2 | 2 | 3000 | 12（10.8-13.2） | 9 | 19.50*7.00*10.00 | SIP | |
| F1212S-2WR2 | 2 | 3000 | 12（10.8-13.2） | 12 | 19.50*7.00*10.00 | SIP | |
| F1215S-2WR2 | 2 | 3000 | 12（10.8-13.2） | 15 | 19.50*7.00*10.00 | SIP | |
| F1224S-2WR2 | 2 | 3000 | 12（10.8-13.2） | 24 | 19.50*7.00*10.00 | SIP | |
| F1503S-2WR2 | 2 | 3000 | 15（13.5-16.5） | 3.3 | 19.50*7.00*10.00 | SIP | |
| F1505S-2WR2 | 2 | 3000 | 15（13.5-16.5） | 5 | 19.50*7.00*10.00 | SIP | |
| F1509S-2WR2 | 2 | 3000 | 15（13.5-16.5） | 9 | 19.50*7.00*10.00 | SIP | |
| F1512S-2WR2 | 2 | 3000 | 15（13.5-16.5） | 12 | 19.50*7.00*10.00 | SIP | |
| F1515S-2WR2 | 2 | 3000 | 15（13.5-16.5） | 15 | 19.50*7.00*10.00 | SIP | |
| F1524S-2WR2 | 2 | 3000 | 15（13.5-16.5） | 24 | 19.50*7.00*10.00 | SIP | |
| F2403S-2WR2 | 2 | 3000 | 24（21.6-26.4） | 3.3 | 19.50*7.00*10.00 | SIP | |
| F2405S-2WR2 | 2 | 3000 | 24（21.6-26.4） | 5 | 19.50*7.00*10.00 | SIP | |
| F2409S-2WR2 | 2 | 3000 | 24（21.6-26.4） | 9 | 19.50*7.00*10.00 | SIP | |
| F2412S-2WR2 | 2 | 3000 | 24（21.6-26.4） | 12 | 19.50*7.00*10.00 | SIP | |
| F2415S-2WR2 | 2 | 3000 | 24（21.6-26.4） | 15 | 19.50*7.00*10.00 | SIP | |
| F2424S-2WR2 | 2 | 3000 | 24（21.6-26.4） | 24 | 19.50*7.00*10.00 | SIP | |
