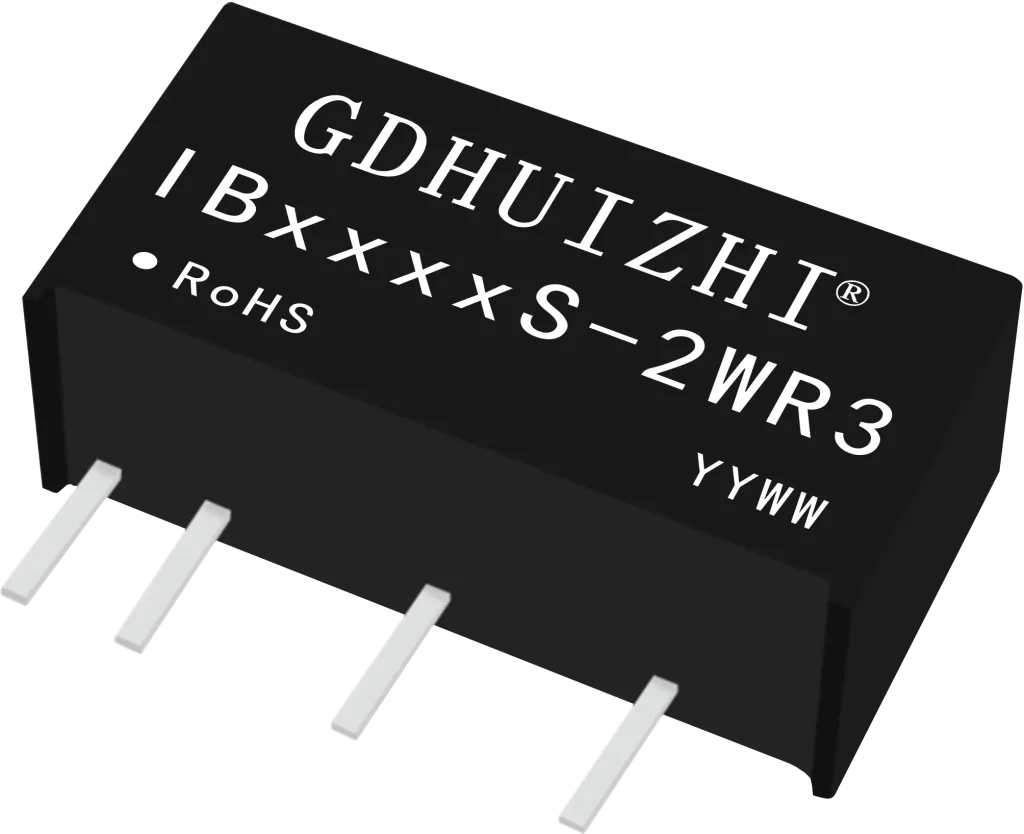

IB_S-2WR3
This product series is specifically designed for applications in on-board power supply systems that require a voltage isolated from the input power source.
1. Fixed-voltage input, isolated regulated-voltage single outputs
2. Isolation voltage: 1500 VDC, power: 2 W
3. Compact SIP package, plastic housing
4. Output short-circuit protection, automatic recovery
IB_S-2WR3 series
| Model No. | Power(W) | Isolation Vol.(VDC) | Input Voltage(VDC) | Output Voltage(VDC) | Dimension(mm) | Package | Datasheet |
|---|---|---|---|---|---|---|---|
| IB0303S-2WR3 | 2 | 1500 | 3.3（3.135-3.465） | 3.3 | 19.50*7.00*10.00 | SIP |  |
| IB0305S-2WR3 | 2 | 1500 | 3.3（3.135-3.465） | 5 | 19.50*7.00*10.00 | SIP | |
| IB0309S-2WR3 | 2 | 1500 | 3.3（3.135-3.465） | 9 | 19.50*7.00*10.00 | SIP | |
| IB0503S-2WR3 | 2 | 1500 | 5（4.75-5.25） | 3.3 | 19.50*7.00*10.00 | SIP | |
| IB0505S-2WR3 | 2 | 1500 | 5（4.75-5.25） | 5 | 19.50*7.00*10.00 | SIP | |
| IB0509S-2WR3 | 2 | 1500 | 5（4.75-5.25） | 9 | 19.50*7.00*10.00 | SIP | |
| IB0512S-2WR3 | 2 | 1500 | 5（4.75-5.25） | 12 | 19.50*7.00*10.00 | SIP | |
| IB0515S-2WR3 | 2 | 1500 | 5（4.75-5.25） | 15 | 19.50*7.00*10.00 | SIP | |
| IB0524S-2WR3 | 2 | 1500 | 5（4.75-5.25） | 24 | 19.50*7.00*10.00 | SIP | |
| IB0903S-2WR3 | 2 | 1500 | 9（8.55-9.45） | 3.3 | 19.50*7.00*10.00 | SIP | |
| IB0905S-2WR3 | 2 | 1500 | 9（8.55-9.45） | 5 | 19.50*7.00*10.00 | SIP | |
| IB0909S-2WR3 | 2 | 1500 | 9（8.55-9.45） | 9 | 19.50*7.00*10.00 | SIP | |
| IB0912S-2WR3 | 2 | 1500 | 9（8.55-9.45） | 12 | 19.50*7.00*10.00 | SIP | |
| IB0915S-2WR3 | 2 | 1500 | 9（8.55-9.45） | 15 | 19.50*7.00*10.00 | SIP | |
| IB0924S-2WR3 | 2 | 1500 | 9（8.55-9.45） | 24 | 19.50*7.00*10.00 | SIP | |
| IB1203S-2WR3 | 2 | 1500 | 12（11.4-12.6） | 3.3 | 19.50*7.00*10.00 | SIP | |
| IB1205S-2WR3 | 2 | 1500 | 12（11.4-12.6） | 5 | 19.50*7.00*10.00 | SIP | |
| IB1209S-2WR3 | 2 | 1500 | 12（11.4-12.6） | 9 | 19.50*7.00*10.00 | SIP | |
| IB1212S-2WR3 | 2 | 1500 | 12（11.4-12.6） | 12 | 19.50*7.00*10.00 | SIP | |
| IB1215S-2WR3 | 2 | 1500 | 12（11.4-12.6） | 15 | 19.50*7.00*10.00 | SIP | |
| IB1224S-2WR3 | 2 | 1500 | 12（11.4-12.6） | 24 | 19.50*7.00*10.00 | SIP | |
| IB1503S-2WR3 | 2 | 1500 | 15（14.25-15.75） | 3.3 | 19.50*7.00*10.00 | SIP | |
| IB1505S-2WR3 | 2 | 1500 | 15（14.25-15.75） | 5 | 19.50*7.00*10.00 | SIP | |
| IB1509S-2WR3 | 2 | 1500 | 15（14.25-15.75） | 9 | 19.50*7.00*10.00 | SIP | |
| IB1512S-2WR3 | 2 | 1500 | 15（14.25-15.75） | 12 | 19.50*7.00*10.00 | SIP | |
| IB1515S-2WR3 | 2 | 1500 | 15（14.25-15.75） | 15 | 19.50*7.00*10.00 | SIP | |
| IB1524S-2WR3 | 2 | 1500 | 15（14.25-15.75） | 24 | 19.50*7.00*10.00 | SIP | |
| IB2403S-2WR3 | 2 | 1500 | 24（22.8-25.2） | 3.3 | 19.50*7.00*10.00 | SIP | |
| IB2405S-2WR3 | 2 | 1500 | 24（22.8-25.2） | 5 | 19.50*7.00*10.00 | SIP | |
| IB2409S-2WR3 | 2 | 1500 | 24（22.8-25.2） | 9 | 19.50*7.00*10.00 | SIP | |
| IB2412S-2WR3 | 2 | 1500 | 24（22.8-25.2） | 12 | 19.50*7.00*10.00 | SIP | |
| IB2415S-2WR3 | 2 | 1500 | 24（22.8-25.2） | 15 | 19.50*7.00*10.00 | SIP | |
| IB2424S-2WR3 | 2 | 1500 | 24（22.8-25.2） | 24 | 19.50*7.00*10.00 | SIP | |
