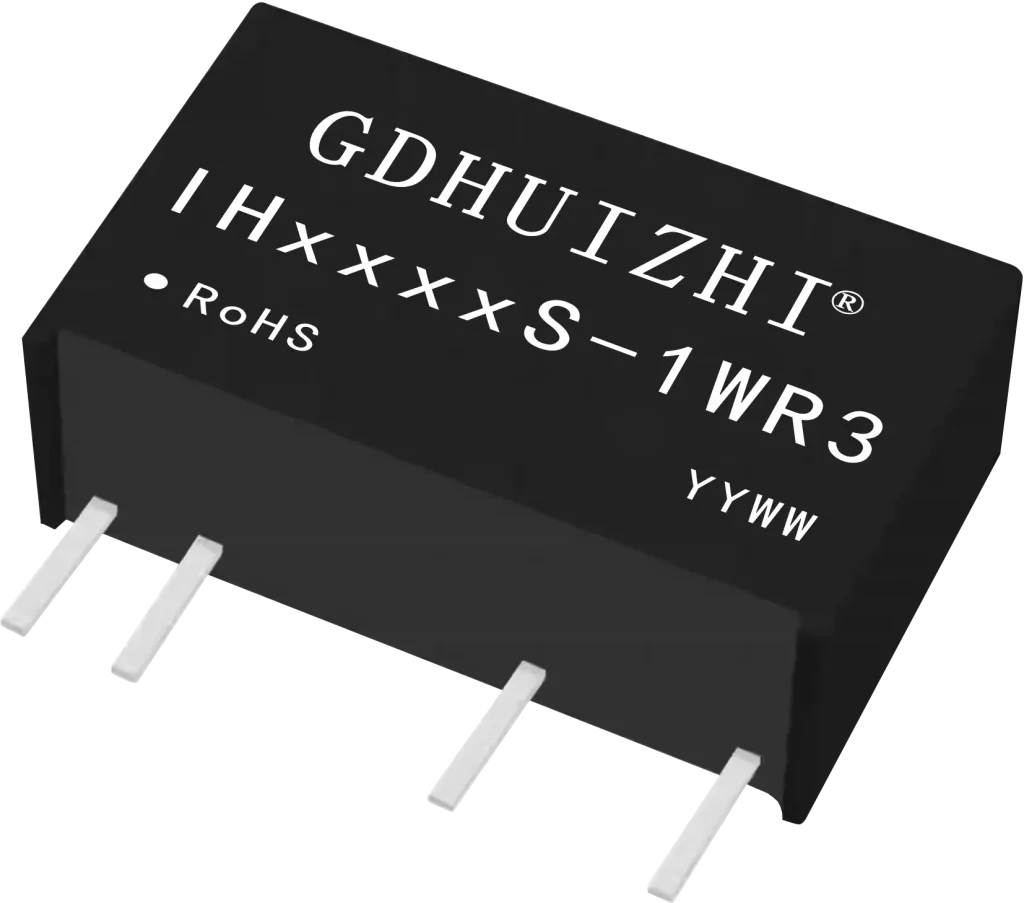

IH_S-1WR3
This product series is specifically designed for applications in on-board power supply systems that require a voltage isolated from the input power source.
1. Fixed-voltage input, isolated regulated-voltage single outputs
2. Isolation voltage: 6000 VDC, power: 1 W
3. Compact SIP package, plastic housing
4. Output short-circuit protection, automatic recovery
IH_S-1WR3 series
| Model No. | Power(W) | Isolation Vol.(VDC) | Input Voltage(VDC) | Output Voltage(VDC) | Dimension(mm) | Package | Datasheet |
|---|---|---|---|---|---|---|---|
| IH0303S-1WR3 | 1 | 6000 | 3.3（3.135-3.465） | 3.3 | 19.50*9.80*12.50 | SIP |  |
| IH0305S-1WR3 | 1 | 6000 | 3.3（3.135-3.465） | 5 | 19.50*9.80*12.50 | SIP | |
| IH0309S-1WR3 | 1 | 6000 | 3.3（3.135-3.465） | 9 | 19.50*9.80*12.50 | SIP | |
| IH0503S-1WR3 | 1 | 6000 | 5（4.75-5.25） | 3.3 | 19.50*9.80*12.50 | SIP | |
| IH0505S-1WR3 | 1 | 6000 | 5（4.75-5.25） | 5 | 19.50*9.80*12.50 | SIP | |
| IH0509S-1WR3 | 1 | 6000 | 5（4.75-5.25） | 9 | 19.50*9.80*12.50 | SIP | |
| IH0512S-1WR3 | 1 | 6000 | 5（4.75-5.25） | 12 | 19.50*9.80*12.50 | SIP | |
| IH0515S-1WR3 | 1 | 6000 | 5（4.75-5.25） | 15 | 19.50*9.80*12.50 | SIP | |
| IH0524S-1WR3 | 1 | 6000 | 5（4.75-5.25） | 24 | 19.50*9.80*12.50 | SIP | |
| IH0903S-1WR3 | 1 | 6000 | 9（8.55-9.45） | 3.3 | 19.50*9.80*12.50 | SIP | |
| IH0905S-1WR3 | 1 | 6000 | 9（8.55-9.45） | 5 | 19.50*9.80*12.50 | SIP | |
| IH0909S-1WR3 | 1 | 6000 | 9（8.55-9.45） | 9 | 19.50*9.80*12.50 | SIP | |
| IH0912S-1WR3 | 1 | 6000 | 9（8.55-9.45） | 12 | 19.50*9.80*12.50 | SIP | |
| IH0915S-1WR3 | 1 | 6000 | 9（8.55-9.45） | 15 | 19.50*9.80*12.50 | SIP | |
| IH0924S-1WR3 | 1 | 6000 | 9（8.55-9.45） | 24 | 19.50*9.80*12.50 | SIP | |
| IH1203S-1WR3 | 1 | 6000 | 12（11.4-12.6） | 3.3 | 19.50*9.80*12.50 | SIP | |
| IH1205S-1WR3 | 1 | 6000 | 12（11.4-12.6） | 5 | 19.50*9.80*12.50 | SIP | |
| IH1209S-1WR3 | 1 | 6000 | 12（11.4-12.6） | 9 | 19.50*9.80*12.50 | SIP | |
| IH1212S-1WR3 | 1 | 6000 | 12（11.4-12.6） | 12 | 19.50*9.80*12.50 | SIP | |
| IH1215S-1WR3 | 1 | 6000 | 12（11.4-12.6） | 15 | 19.50*9.80*12.50 | SIP | |
| IH1224S-1WR3 | 1 | 6000 | 12（11.4-12.6） | 24 | 19.50*9.80*12.50 | SIP | |
| IH1503S-1WR3 | 1 | 6000 | 15（14.25-15.75） | 3.3 | 19.50*9.80*12.50 | SIP | |
| IH1505S-1WR3 | 1 | 6000 | 15（14.25-15.75） | 5 | 19.50*9.80*12.50 | SIP | |
| IH1509S-1WR3 | 1 | 6000 | 15（14.25-15.75） | 9 | 19.50*9.80*12.50 | SIP | |
| IH1512S-1WR3 | 1 | 6000 | 15（14.25-15.75） | 12 | 19.50*9.80*12.50 | SIP | |
| IH1515S-1WR3 | 1 | 6000 | 15（14.25-15.75） | 15 | 19.50*9.80*12.50 | SIP | |
| IH1524S-1WR3 | 1 | 6000 | 15（14.25-15.75） | 24 | 19.50*9.80*12.50 | SIP | |
| IH2403S-1WR3 | 1 | 6000 | 24（22.8-25.2） | 3.3 | 19.50*9.80*12.50 | SIP | |
| IH2405S-1WR3 | 1 | 6000 | 24（22.8-25.2） | 5 | 19.50*9.80*12.50 | SIP | |
| IH2409S-1WR3 | 1 | 6000 | 24（22.8-25.2） | 9 | 19.50*9.80*12.50 | SIP | |
| IH2412S-1WR3 | 1 | 6000 | 24（22.8-25.2） | 12 | 19.50*9.80*12.50 | SIP | |
| IH2415S-1WR3 | 1 | 6000 | 24（22.8-25.2） | 15 | 19.50*9.80*12.50 | SIP | |
| IH2424S-1WR3 | 1 | 6000 | 24（22.8-25.2） | 24 | 19.50*9.80*12.50 | SIP | |
